第一章 RFID仓储管理系统设计方案

        3.1 概述

        随着无线技术与网际网路的高度发展，国际性的物流与运输系统也结合这种趋势，利用RFID无线射频技术的优点，来降低企业的成本与人为失误，并发挥网际网路上的商品信息交流的功能。

        RFID 仓储管理系统是基于网际网路建立一种分布式的RFID服务器平台，提供企业快速建设RFID相关物流平台，从结构上此平台分为两个层次:第一个层次是RFID服务器，提供各种阅读器设备的接口，标识数据的处理流程，监视设备的操作功能，过滤无效的数据，与统一的阅读器设定接口。第二个层次是通用系统服务器(Application Server)，提供与企业商务软件数据的交换，协调多个RFID服务器的备份与恢复，标识数据的收集与分析，统一的设备位置展示图和设备操作失误时的紧急通知等。

        对于企业而言，这种结构的平台有极佳的扩展性，能结合各种不同厂商的阅读器，不必被绑定于特定设备。有各种不同的数据库接口，能容易的结合企业后台软件，若有新的商业流程，可直接加入原有的流程中，平台中也提供数据中心的功能，能容易的处理大批量的数据。

        3.1.1 RFID基本概念

        RFID是英文"Radio Frequency Identification"的缩写，中文称为无线射频身份识别、感应式电子芯片或是近接卡、感应卡、非接触卡...等等，是非接触式自动识别技术的一种。RFID技术是一种无接触自动识别技术，其基本原理是利用射频信号及其空间耦合、传输特性，实现对静止的或移动中的待识别物品的自动机器识别。

        射频识别系统一般由两个部分组成，即电子标签和阅读器。应用中，电子标签附着在待识别的物品上，阅读器用于当附着电子标签的待识别物品通过其读出范围时，自动以无接触的方式将电子标签中的约定识别信息取出，从而实现自动识别物品或自动收集物品标识信息的功能。

        3.1.2 RFID系统构成

        RFID系统至少包含电子标签和阅读器两部分。

        (1)电子标签

        电子标签是射频识别系统真正的数据载体。一般情况下，电子标签由标签天线和标签专用芯片组成(最新提出的无芯片射频标签以及声表面波SAW标签未来可能会有较大的发展，目前还处在产品萌芽初期)。依据电子标签供电方式的不同，电子标签可以分为有源电子标签(Active tag)和无源电子标签(Passive tag)。有源电子标签内装有电池，无源射频标签没有内装电池。对于有源电子标签来说，根据标签内装电池供电情况不同又可细分为有源电子标签(Active tag)和半无源电子标签(Semi—passive tag)。

        有源电子标签，标签的工作电源完全由内部电池供给，同时标签电池的能量供应也部分地转换为电子标签与阅读器通讯所需的射频能量。

        半无源射频标签内的电池供电仅对标签内要求供电维持数据的电路或者标签芯片工作所需电压的辅助支持，本身耗电很少的标签电路供电。标签未进人工作状态前，一直处于休眠状态，相当于无源标签，标签内部电池能量消耗很少，因而电池可维持几年，甚至长达10年有效;当标签进入阅读器的读出区域时，受到阅读器发出的射频信号激励，进人工作状态时，标签与阅读器之间信息交换的能量支持以阅读器供应的射频能量为主(反射调制方式)，标签内部电池的作用主要在于弥补标签所处位置的射频场强不足，标签内部电池的能量并不转换为射频能量。

        无源电子标签没有内装电池，在阅读器的读出范围之外时，电子标签处于无源状态，在阅读器的读出范围之内时，电子标签从阅读器发出的射频能量中提取其工作所需的电源。无源电子标签一般均采用反射调制方式完成电子标签信息向阅读器的传送。

        (2)阅读器

        典型的阅读器包含有高频模块(发送器和接收器)、控制单元以及阅读器天线。此外，许多阅读器还有附加的接口(RS232、RS485、以太网接口等)，以便将所获得的数据传向应用系统或从应用系统接收命令。

        电子标签与阅读器构成的射频识别系统归根到底是为应用服务的，应用的需求可能是多种多样，各不相同的。阅读器与应用系统之间的接口API(Application Programm In-terface)通常用一组可由应用系统开发工具(如VC++，VB，PB等)调用的标准接口函数来表示。标准接口函数的功能大致包括以下四个方面。

        1)应用系统根据需要可能向阅读器发出阅读器配置命令。

        2)阅读器向应用系统可能返回的所有可能的阅读器当前的配置状态。

        3)应用系统向阅读器可能发送的各种命令。

        4)阅读器向应用系统可能返回的所有可能命令的执行结果。

        完善的射频识别技术标准也包括阅读器与应用程序之间的标准接口规定。例如:ANSI NCITS256—2001，IS018000系列射频识别国际标准等均对阅读器与应用程序接口API做出了明确规定

        3.1.3 RFID之特性

        (一) 数据的读写(Read Write)机能:

        只要通过RFID Reader即可不需接触，直接读取信息至数据库内，且可一次处理多个标签，并可以将物流处理的状态写入标签，供下一阶段物流处理断之用。

        (二) 容易小型化和多样化的形状:

        RFID在读取上并不受尺寸大小与形状之限制，不需为了读取精确度而配合纸张的固定尺寸和印刷品质。此外，RFID TAG更可往小型化与应用在不同产品。

        (三) 耐环境性:纸张一受到脏污就会看不到，但RFID对水、油和药品等物质却有强力的抗污性。RFID在黑暗或脏污的环境之中，也可以读取数据。

        (四) 可重复使用:

        由于RFID为电子数据，可以反复被覆写，因此可以回收标签重复使用。如被动式RFID，不需要电池就可以使用，没有维护保养的需要。

        (五) 穿透性:

        RFID若被纸张、木材和塑料等非金属或非透明的材质包覆的话，也可以进行穿透性通讯。不过如果是铁质金属的话，就无法进行通讯。

        (六) 数据的记忆容量大:

        数据容量会随着记忆规格的发展而扩大，未来物品所需携带的资料量愈来愈大，对卷标所能扩充容量的需求也增加，对此RFID不会受到限制。

        3.1.4 RFID的工作频率及应用范围

        射频识别系统的工作频率主要有125kHz、13.56MHz、869MHz、902,928MHz、2.45GHz、5.8GHz等，允许的最大发射功率电平和频率分配因国家和地区的不同而有所不同。其中125kHz系统主要应用在动物识别和商品流通等领域.13.56MHz系统一般应用在公共交通和门禁系统等领域,其识别距离较近,一般为几厘米(ISO14443标准)到几十厘米(ISO15693标准)，采用特殊制作的天线最大识别距离为1.5米左右。在UHF频段(869MHz和902,928MHz)，系统的识别距离远，可从几米到几十米。UHF频段的自动识别系统主要应用在高速公路收费、集装箱识别和铁路车辆的识别、跟踪等业务中。2.45GHz系统被动式系统(无源标签)一般可提供1米左右的识别距离，主动式系统(有源标签)也可以达到十几米的识别距离。5.8GHz系统主要应用在交通领域，目前我国公路联网收费系统暂行标准也把此频段作为车辆识别的系统标准。

        3.2 RFID仓储管理系统

        3.2.1 RFID仓储管理系统的产生背景

        国内一部分大型医药企业近年来建立了比较完善的营销网络体系，而且部分实施了ERP企业资源管理系统。但在建设现代化的物流管理体系方面还存在许多不足，尤其在仓储模式的建立和仓储管理方面，仍停留在人工操作管理阶段，落后的仓储管理模式和设施，对于企业日益增长的货物配送需求愈发难以适应。因此，应用先进的计算机网络通信技术改变仓储模式，实现仓库管理的自动化已成为一种必然。

        现阶段，在仓库系统的内部，企业一般依赖于一个非自动化的、以纸张文件为基础的系统来记录、追踪进出货物，以人为记忆实施仓库内部的管理。对于整个仓储区而言，人为因素的不确定性，导致劳动效率低下，人力资源严重浪费。同时随着货物数量的增加以及出入库频率的剧增，这种模式会严重影响正常的运行工作效率。而现有已经建立的计算机管理仓储系统，随着商品流通的加剧，企业采用统一采购、统一配送的模式后，配送数量和配送次数也急剧增加，难以满足仓储管理实时性的要求。无线通讯网络的解决方案开始为越来越多的企业所关注，无线通信技术在解决了仓储管理操作人员的流动性问题的同时，实现了数据的实时传输。因此，无线实时仓储管理系统成为医药行业仓储和配送环节最好的解决方案。

        随着业务量的不断增长和客户需求的不断提升，仓储管理也面临着越来越大的挑战，如何降低存货投资，加强存货控制，降低物流和配送费用，提高空间、人员和设备的使用率，缩短定单流程和补库时间，成为了各个仓储部门共同关心的问题。面对着新的需求，RFID仓储管理解决方案应运而生，为您的仓储管理带来划时代的变革。

        3.2.2 RFID仓储管理系统的基本功能

        RFID无线实时仓储管理系统是以商品条码技术为核心，充分应用无线网络通讯技术、地理信息系统和无线手持电脑终端，结合C/S和B/S体系结构建立的自动化实时仓储管理系统。综合考虑各行业现有的仓储系统需求，自动化的仓储系统基本功能如下:

        1、实时货位查询和货位动态分配。通过扫描商品的条码可以实时查询其存储的货位，同时基于货位库存信息分配货位或动态定义货位。

        2、人力物力资源动态综合分配。可以基于出入库商品的批量动态地分配人力、物力，充分利用资源，提高系统的运行效率，减少浪费。

        3、仓库系统综合盘点功能。可以定期对整个仓库系统进行全面盘点，产生差异表，便于复盘验证。

        4、仓库内部随机抽查盘点功能。可以分仓库、分区、分货位进行随机抽查，也可以针对特定类抽查。

        从技术角度而言，系统的建立必须满足以下两个条件:一是实时数据采集，由于人员操作的流动性，必须采用无线网络技术和无线手持电脑终端。二是物品代码规范化，而RFID的标签采用EPC Global编码规范，解决了每件物品唯一标识的问题。现代商业管理(包括仓储管理系统)的基础是商品的标识化。自动化的仓储管理通过借助RFID技术建立货位管理的规范化。

        自动化仓库系统(AS/RS-Automated storage/retrieve system)是指能够自动储存和取出物料的系统。它使用多层货架、能在巷道内的任何货位储存和取出货物的搬运车以及计算机控制和通信系统，可以直接与其它生产系统相联，应用RFID技术将自动化仓库系统变为实现。

        WMS按照常规和用户自行确定的优先原则，来优化仓库的空间利用和全部仓储作业。对上，它通过电子数据交换(EDI)等电子媒介，与企业的计算机主机联网，由主机下达收货和定单的原始数据。对下它通过无线网络、手提终端、条码系统和射频数据通信(RFID)等信息技术与仓库的员工联系。上下相互作用，传达指令、反馈信息并更新数据库，同时，生成所需的条码标签和单据文件。

        一个WMS的基本软件包支持仓储作业中的全部功能，从进货站台直到发货站台:

        3.3 SR_WMS系统功能模块

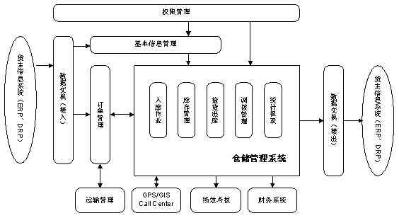

        3.3.1 WMS仓储管理系统构架

        仓储管理系统(Warehouse Management System，略作WMS)是一个实时的计算机软件系统，它能够按照运作的业务规则和运算法则(algorithms),对信息、资源、行为、存货和分销运作进行更完美地管理，使其最大化满足有效产出和精确性的要求。这里所称的"仓储"包括生产和供应领域中各种类型的储存仓库和配送中心。仓储管理子系统的功能模块图如下:

        外高桥仓库平面图货架

        3.3.2 软件构架

        系统系统:RFID Server及Application Server 应用软件:

        SR-RFID Server Kernel 运行于SR-RFID 服务器

        SR-APP Server Kernel 运行于SR-APP服务器上

        SR-TAG-PRINT标签打印控制程序

        SR-ONS数据库运行于Local ONS Server

        ONS中间件提供SR Information Service SR-PDA 移动RFID设备上的应用程序RFID应用服务器、控制服务器、路由器和机柜服务器参数:

        热辐射: 550W 声音辐射: 65dB 电源: 585W 电源供应类型: 自动重启 重量: 12.7Kg 高度: 43mm 宽度: 440mm 深度: 686mm 路由器参数外形尺寸: 220mm x 145mm x 44mm 电源: 220VAC,50Hz 机柜参数 重量: 60Kg 高度: 22,=1.2M 宽度: 440mm 深度: 900mm

        3.3.3 标签编码结构

        货箱及货物-系列化全球贸易标识代码(SGTIN-96) 对于货箱及货物采用SGTIN(Serialized Global Trade Identification Number)编码结构，基于EAN.UCC通用规范中的全球贸易项目代码GTIN。 SGTIN-96结构、标头和各字段的十进制容量标头对于分为货位采用SGLN(Serialized Global Location Number)编码结构，基于EAN.UCC通用规范中的全球贸易项目代码GLN。

        3.3.4 应用系统

        后端系统:WMS系统

        前端系统:

        (1), RFID Server

        (2), Application Server

        (3), 手持式读写器

        3.3.5 手持式读写器

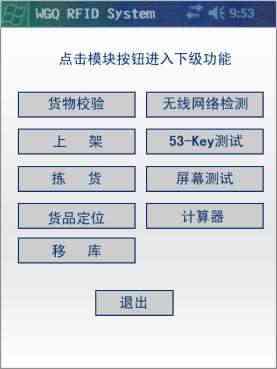

        主界面

        用户登录

        当操作人员使用手持式读写器时，首先进行用户登录，输入用户名、密码后进入WGQ仓库管理系统主界面，以后的每一步骤操作将保存操作人员、操作时间到操作日志。

        3.3.6 检测门

        出、入库仓库门的情况:分为入库检测门和出库检测门，各安装一套RFID Server。收货入库的叉车走入库检测门，出库的叉车走出库检测门。同一时间每次处理一个单据，所以要求叉车逐一通过检测门，确保叉车以正常速度通过检测门

        3.4 RFID流程描述

        3.4.1 收货及上架

        3.4.1.1 RFID常规收货流程

        预收货

        1. WMS系统接收到发货方的送货单后，预排货位使用计划，生成ASN收货单、预摆放单

        2. WMS系统为收货单中的所有货物生成移动单元编号，并打印条码及RFID标签。标签编号与移动单员编号建立映射关系。

        开始收货

        1. Application Serve下载收货单

        2. 货物到达后，Application Server调出收货作业单，工作人员根据完成托盘、货箱、货物进行贴条码、RFID标签。

        3. 将贴有RFID标签的托盘、货箱及货物进入入库待检区，通过固定式RFID Server或手持式读写器，读取托盘及货物的标签，取得全部货物信息, 并将数据传输到Application Server。

        4. Application Server核对采集到的数据与收货指令是否相符。如果相符，则提示正确，如果不相符，进行多货、少货处理或数量修正，此步操作需要人工干预完成货物核对工作。

        5. 允许对收货数据分部保存(如每一托保存一次)，数据保存在Application Server中。

        6. 重复2，3，4步骤，当收货单中所有行号的货物审核完成后，提交收货单编号、行号、移动单元编号、RFID标签ID、货箱货物数量、件数等到WMS系统，请求收货确认，通讯完成后更新“收货确认”状态。

        7. WMS系统生成上架单

        8. 叉车司机根据上架清单到指定货位，或通过手持式读写器扫描RFID标签“货品定位”功能，得到分配的货位。

        9. 到达货位后，扫描货位标签，手持式读写器将会自动下载该货位的上架清单，显示到手持式读写器的屏幕。

        10. 司机用手持式读写器扫描货物上的标签，根据上架清单进行匹配校验

        11. 匹配正确后通过手持式读写器将“货位编号、移动单员编号、RFID标签ID、数量等”提交到WMS系统，发送“上架确认”请求，WMS系统执行上架确认操作，完成状态更新。

        12. 常规收货完成。

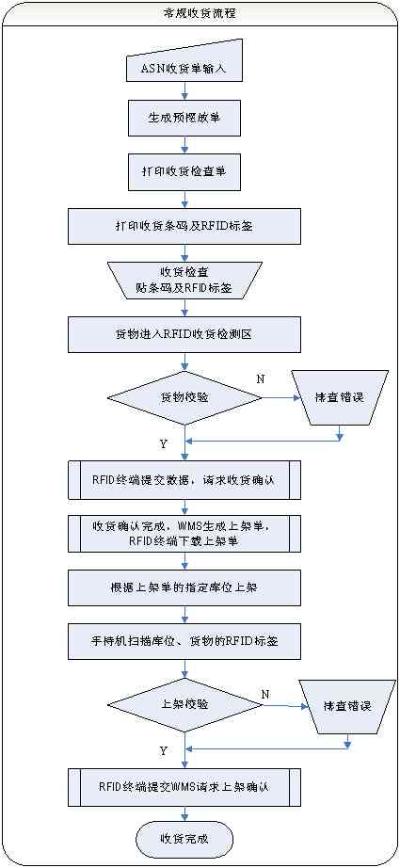

        3.4.1.2 常规收货流程图

        3.4.1.3 RFID快速收货流程

        预收货

        1. WMS系统接收到发货方的送货单后，预排货位使用计划，生成ASN收货单

        2. WMS系统生成相应数据的移动单元编号及RFID标签ID，并打印条码及RFID标签

        开始收货

        1. 工作人员将预生成的条码及标签，贴到托盘、货箱、货物上。

        2. 叉车司机送货物到空闲货位，在手持式读写器进入“上架操作”界面，通过手持式读写器扫描货位入进行“申请货位”操作，当申请完成后可进行上架工作。

        3. 手持式读写器扫描货位标签、货物标签。将得到的货位编号、RFID标签编号、移动单元编码、货物数量完成WMS快速上架数据的提交。

        4. 重复2、3步骤，当收货清单中的所有货物上架完成后，向WMS提交收货单编号，发送“收货确认”请求。

        5. WMS系统执行“收货确认”操作，完成状态更新。

        6. 快速收货完成。

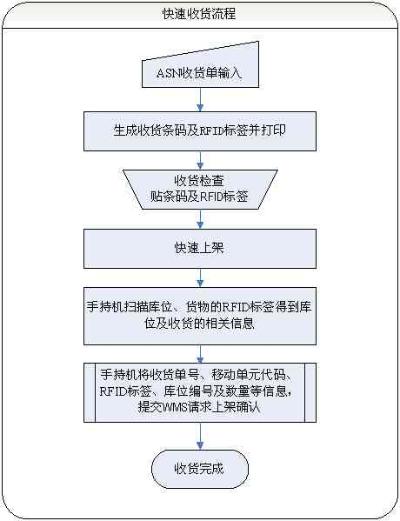

        3.4.1.4 快速收货流程图

        3.4.2 移库

        3.4.2.1 移库流程

        1. 通过手持式读写器操作界面，进入“移库操作”

        2. 扫描货物上面的RFID标签或货位RFID标签，得到该货位下的货物明细清单(移动单员编号、RFID标签等资料)

        3. 将一托货物送至一个空闲货位

        4. 手持式读写器扫描一个空闲货位的RFID标签，得到新货位编号 5. 选择输入移库调整原因代码

        6. 手持式读写器将移库数据(移动单员编号、 RFID标签、原货位编号、新货位编号)提交到WMS，完成移库操作，并返回结果

        7. 工作人员将货物摆放到新的货位

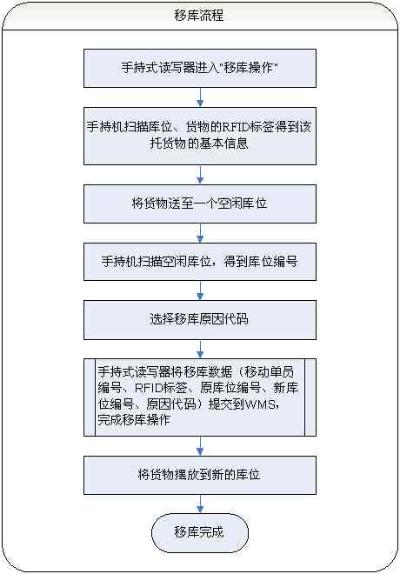

        3.4.2.2 移库流程图

        3.4.3 分离

        3.4.3.1 分离流程

        1. 通过手持式读写器操作界面，进入“分离操作”

        2. 扫描货物上面的RFID标签或货位RFID标签，得到该货位下的货物明细清单(移动单员编号、RFID标签等资料)

        3. 从货位货物里选择一箱(件)或多箱(件)货物，摆放到一个新托盘

        4. 在新托盘上面，贴上预先生成的条码及RFID标签(即一个新的移动单元编号)

        5. 将一托货物送至一个空闲货位

        6. 通过手持式读写器扫描空闲货位标签，得到新货位编号

        7. 选择分离调整原因代码

        8. 手持式读写器将分离数据(原移动单员编号、新移动单元编号、RFID标签、原货位编号、新货位编号、分离数量、调整原因等)提交到WMS，WMS执行分离操作，并返回结果

        9. 工作人员将货物摆放到新的货位

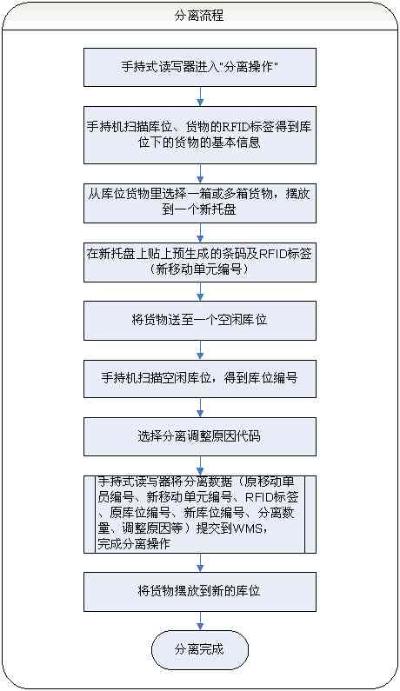

        3.4.3.2 分离流程图

        3.4.4 拣货及出库

        3.4.4.1 拣货及出库流程

        1. 在WMS系统里的“配货及发运”中，根据订单生成“拣货单”

        2. WMS打印“拣货清单”

        3. Application Server下载拣货单

        4. 叉车司机根据拣货单到指定货位，手持式读写器进入“拣货操作”，通过手持式读写器扫描货位的RFID标签，下载当前货位下的待拣货物明细

        5. 司机用手持式读写器扫描货物上的标签，核对移动单元编号、拣货数量及货物信息，完成当前货位的拣货

        6. 司机将贴有RFID标签的托盘、货箱及货物进入出库待检区，通过固定式RFID Server或手持式读写器，读取托盘及货物的标签，取得全部货物信息, 并将数据传输到Application Server。

        7. Application Server核对采集到的数据与“拣货清单”是否相符。如果相符，则自动更新为拣货状态。如果不相符，进行多货、少货处理核对流程，此步操作需要人工干预完成货物核对工作。由于一个拣货单可能由多托货物组成，所以每一托货物的拣货状态允许分批保存，数据暂存于Application Server

        8. 重复4、5、6、7步骤，当拣货单上面的货物全部通过出库待检区审核完成后， Application Server向WMS系统发送拣货单编号请求“拣货确认”，通讯完成后WMS更新单据状态为“拣货确认”

        9. WMS系统打印“拣货确认报告”

        10.WMS系统生成“发送单”并打印

        11.完成发运准备工作，如打包封装、标签后续处理回收等工作 12.出货后，WMS系统发送“发运确认”

        13.拣货及出库结束

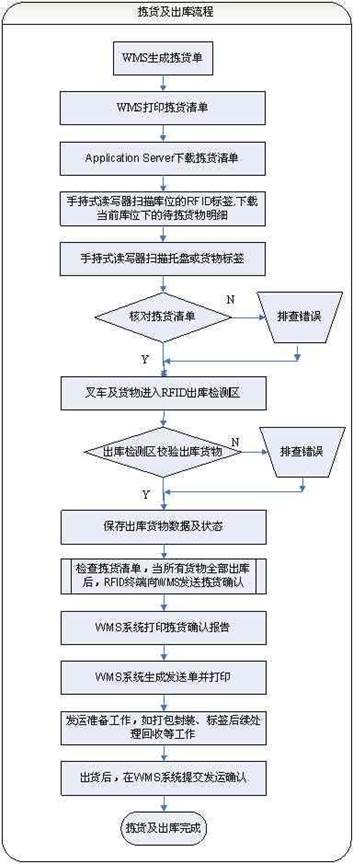

        3.4.4.2 拣货及出库流程图

        3.4.5 盘点

        3.4.5.1 盘点流程

        1. 在WMS系统里根据盘点条件产生“盘点清单”

        2. WMS打印“盘点清单”

        3. 手持式读写器下载“盘点清单”，初始化所有记录为尚未盘点

        4. 工作人员到指定货位，手持式读写器进入“盘点操作”，通过手持式读写器扫描货位的RFID标签，并根据“盘点清单”校验货位是否在“盘点清单列表中”，并下载当前货位下的货物明细(货主、货品名称、移动单元编号、RFID标签ID、箱数、件数等)

        5. 手持式读写器扫描货物上的标签得到标签ID及移动单元编号

        6. 核对当前货物的箱数、件数，当实际数量同库存数量存在差异时，在手持式读写器终端填写实际数量，保存数据，将状态更新为“差异记录”。当实际数据与库存数据一致时，将状态更新为“正常记录”

        7. 重复4、5、6步骤，当所有盘点清单的记录扫描完成(即不存在“尚未盘点”的记录)

        8. 在手持式读写器提交“上传盘点数据”，WMS接收数据并保存

        9. WMS生成“盘点差异报告”

        10.打印盘点差异报告

        11.根据盘点差异报告进行处理

        12. 盘点完成

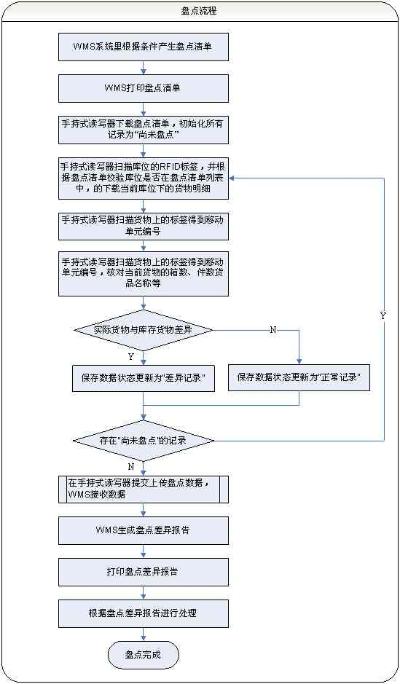

        3.4.5.2 盘点流程图

        3.4.6 其它管理模块

        , 操作人员管理

        , 仓库库区货位编码管理

        , 数据字典管理

        , 调整原因代码

        3.4.7 RFID与WMS接口定义(开放源代码)

        3.4.7.1 通讯协议

        HTTP协议，TCP/IP协议

        3.4.7.2 通讯方式

        由RFID服务器定时向WMS查询得到尚未处理的单据，并下载数据

        下载时间参数由用户定义，可动态调整 可以通过手动触发下载操作

        3.4.7.3 XML通用格式定义 说明:

        result:

        0- 成功

        其它-失败

        description:

        文字描述

        data:

        根据不同的接口提供相应的内容 例:

        <?xml version="1.0" encoding="GBK" ?> - <response>

        <result>0</result>

        <description>通讯正常</description> - <data>

        …

        </data>

        </response>

        3.4.7.4 接口函数

        1. 单据查询

        函数名:String getOrderList()

        返回:xml格式字符串

        说明:

        orderNO:单据编号

        type:单据类型

        1:收货单

        2:上架单

        3:拣货单

        4:盘点单

        例:

        <orderList>

        <orderNO>000000000004</orderNO>

        <type>1</type>

        </orderList>

        …

        2. 单据下载

        函数名:String downloadOrderInfo(String orderNO, int type)

        返回:xml格式字符串

        说明:

        orderNO:单据编号

        type:单据类型

        oderInfo:单据信息

        orderMainInfo:主表信息

        orderDetails:明细记录

        例:

        <order>

        <orderNO>000000000004</orderNO>

        <type>1</type>

        <orderInfo>

        <orderMainInfo></orderMainInfo>

        <orderDetails>

        …

        …

        …

        </orderDetails>

        </orderInfo>

        </ordert>

        3. 收货单下载

        调用接口:String downloadOrderInfo(String orderNO, int type=1)

        入口参数:

        orderNO:单据编号

        type:单据类型=1

        返回参数:

        orderMainInfo:收货单号(Receipt NO.)、货主(Storer)、 进仓日期

        (ReceiptDate)、海关编号(CustomsId)、提运单号(B/L)、Ciq入库单号

        (CiqId)、订单号(PO NO.)、贸易方式(TradeMode)、运输方式(TransMethod)、

        航班(Voyage)/船号(Vessel)

        orderDetails: 托盘编号(palletID)、移动单元编号(ContainerID)、

        状态(Status)、标签编号(Tag ID)、商品编号(SKU)、中文品名(Name)、预

        期数量(Expected Quantity)、箱数(Case)、单位(unit)

        4. 上架单下载

        调用接口:String downloadOrderInfo(String orderNO, int type=2)

        入口参数:

        orderNO:单据编号

        type:单据类型=2

        返回参数:

        orderMainInfo:上架单号(Receipt NO.)、货主(Storer)、 进仓日期(ReceiptDate)、海关编号(CustomsId)、提运单号(B/L)、Ciq入库单号(CiqId)、订单号(PO NO.)、贸易方式(TradeMode)、运输方式(TransMethod)、航班(Voyage)/船号(Vessel)

        orderDetails: 库区货位编号(ShelfID)、托盘编号(palletID)、移动单元编号(ContainerID)、状态(Status)、标签编号(Tag ID)、商品编号(SKU)、中文品名(Name)、预期数量(Expected Quantity)、箱数(Case)、单位(unit)

        5. 拣货单下载

        调用接口:String downloadOrderInfo(String orderNO, int type=3)

        入口参数:

        orderNO:单据编号

        type:单据类型=3

        返回参数:

        orderMainInfo:拣货单号(Receipt NO.)、货主(Storer)、收货人(Receiver)、货物属性(Tax Status)、准备人(Prepared By)、拣货人(Picked By)、状态(Status)

        orderDetails: 库区货位编号(shelfID)、托盘编号(palletID)、移动单元编号(ContainerID)、状态(Status)、标签编号(Tag ID)、商品编号(SKU)、中文品名(Name)、箱数(Case)、件数(Quantity)、单位(unit)

        6. 盘点清单下载

        调用接口:String downloadOrderInfo(String orderNO, int type=4)

        入口参数:

        orderNO:单据编号

        type:单据类型=4

        返回参数:

        orderMainInfo:盘点单号(Receipt NO.)、时间(Timestamp)、盘点人(Picked By)、状态(Status)

        orderDetails: 库区货位编号(shelfID)、托盘编号(palletID)、移动单元编号(ContainerID)、状态(Status)、标签编号(Tag ID)、商品编号(SKU)、中文品名(Name)、箱数(Case)、件数(Quantity)、单位(unit)

        7. 盘点记录上传

        调用接口:String confirmOrder(String xmlData)

        入口参数:xmlData

        orderMainInfo: 盘点单号(OrderNO)、时间(Timestamp)、操作人(OperID)

        orderDetails: 单据编号(OrderNO)、库区货位编号(shelfID)、托盘编号(palletID)、移动单元编号(ContainerID)、标签编号(Tag ID)、箱数(Case)、件数(Quantity)、操作人(OperID)

        返回参数:

        result:

        a) 成功

        其它-失败

        8. 收货确认

        调用接口:String confirmOrder(String xmlData)

        入口参数:xmlData

        orderMainInfo:收货单号(OrderNO NO.)、时间(Timestamp)、操作人(OperID)、状态(Status)

        orderDetails: 单据编号(OrderNO)、库区货位编号(shelfID)、托盘编号(palletID)、移动单元编号(ContainerID)、状态(Status)、标签编号(Tag ID)、商品编号(SKU)、中文品名(Name)、箱数(Case)、件数(Quantity)、单位(unit)

        返回参数:

        result:

        0- 成功

        其它-失败

        9. 拣货确认

        调用接口:String confirmOrder(String xmlData)

        入口参数:xmlData

        orderNO:拣货单编号(orderNO)

        operID: 操作人(OperID)

        返回参数:

        result:

        0- 成功

        其它-失败

        10. 移库请求

        调用接口:String displaceRequest(String xmlData)

        入口参数:

        xmlData:移动单员编号、 RFID标签、原货位编号、新货位编号

        返回参数:

        result:

        0- 成功

        其它-失败

        11. 分离请求

        调用接口:String detachRequest(String xmlData)

        入口参数:

        xmlData: 原移动单员编号、新移动单元编号、RFID标签、原货位编号、

        新货位编号、分离数量、调整原因等

        返回参数:

        result:

        1- 成功

        其它-失败

        3.5 应用RFID技术的WMS的优势

        1. 减少生产停机时间;

        2. 避免错误拣货而导致生产延迟;

        3. 降低拣货周期，实现对市场变化的快速响应;

        4. 跨仓库的存货调度的全面可见;

        5. 优化人员、设施和设备的成本;

        6. 有效管理人员、车辆、货物入、出港区;

        7. 信息收集自动化;

        8. 货物调度间的核对自动化;

        9. 可更改电子标签上的资料 而无须更改产品包装;

        10. 降低录入率

        11. 仓位报警、防盗、实时监控

        这些效果无疑会带给仓库明显的效益:

        1. 空间利用率能提高20%;

        2. 物理盘点的执行成本能大幅度减少;

        3. 发运准确度达到95%(托盘运输的公司可以超过 99.9% 的准确度);

        4. 计费性退货减少80%;

        5. 安全存货降低;

        6. 劳动力成本节约最多可得40%。

        7. 这些最终都为仓库带来巨大的经济效益。

        应用RFID无线技术将改善供应链自动化，提高客户服务水平

        通过在跨组织界限的共享实施中实现RFID技术，可以最大化其在供应链中的价值。从近期来讲，上游供应商和制造商会同下游的分销和零售商可以采用货箱、托盘、包装标记来跟踪供应链链中的产品，从而降低存货量以减少流动资金的占用，更精确高效地存储产品并增加销售。

        通过RFID，生产制造商可以在整个生产线上下的所有点上、货物堆放地、甚至在整个产品生命周期对产品进行跟踪。同时，依靠RFID实现数据的端到端可视化，使自动化预测和推动贸易伙伴的真正合作成为可能。另外，投资回报还体现在对劳动成本的影响上:依靠自动化更好的管理使用资源，减少发运错误、货物丢失和多余的数据读取操作，从而带来生产效率的提高。

        对于零售商，能够对产品从商店后门到销售场所的整个过程的有效管理。使用RFID技术后，依靠自动化程度的提高、仓库空间的最大利用、存货的最大可能减小、货物丢失的降低、需方对产品调动的深入了解，提供了更完美的客户服务，使得供应链流程得到了极大的改进。

        第二章 硬件设备技术规格及性能

        4.1 服务器设备参数

        4.1.1 RFID服务器

        CPU: Intel? Xeon? Processor 2.80GHz, 1MB L2 Cache MEMORY: 512MB, DDR2 SDRAM Memory,400MHz, ECC (2 DIMMS) HARD DRIVE: 80G SATA

        LAN: 10/100Mbps Ethernet Card

        CD-ROM: 48X CD-ROM

        OS: WINDOWS 2000/WINDOWS 2003 Software Module: SR-RFID Server Kernel

        4.1.2 Application应用服务器

        CPU: Intel? Xeon? Processor 2.80GHz, 1MB L2 Cache MEMORY: 512MB, DDR2 SDRAM Memory,400MHz, ECC (2 DIMMS) HARD DRIVE: 80G SATA

        LAN: 10/100Mbps Ethernet Card

        CD-ROM: 48X CD-ROM

        OS: WINDOWS 2000/WINDOWS 2003

        Software Module: SR-APP Server Kernel, SR-TAG-PRINT, SR-DB

        4.2 读卡器设备参数

        供应商: Inside Technology MODEL: Hand’IT-2G?

        Electrical characteristics

        Idle/standby current: 5mA / 0mA RF active current: < 50mA @ 3.3V

        General specifications

        RF operating frequency: 13.56MHz Operating temp: -20? to +70?

        Operating distance: up to 4 cm Anti-collision management: yes Antenna: built-in

        Internal security: built-in External security: SAM support RF modulation index: 10% or 100%

        Interfaces

        Host interfaces: PCMCIA/Compact Flash Baud Rate: default 115.2 kbps ISO standards: 14443 A/B, 15693 and FeliCa?

        Operating systems compatibility: Windows? 98/XP/Me/2000/Pocket PC

        2002/2003/Mobile? 2003/CE.NET 4.2

        供应商: Alien Technology

        MODEL: ALR-9780

        FREQUENCY: 902-928 MHz ISM band –FCC certified

        for unlicensed use

        RFID PROTOCOL: EPC Class 1, read/write ANTENNAS: 4-ports, circular or linear polarization,

        6 dBi, 6 meter cables, reverse polarity TNC POWER SUPPLY: 12VDC, 2A (unregulated) COMMUNICATION INTERFACE: RS232; 9-pin, Sub D (female) LAN INTERFACE: 10baseT Ethernet INPUTS/OUTPUTS: 4 programmable logic I/O INDICATORS: Power, RF, Sniff, Lock OPERATING TEMPERATURE: 0C to +50C (+32F to +122F)

        4F to +158F) STORAGE TEMPERATURE: -20C to +70C (-DIMENSIONS: 11.98 inches (height) x 9.00 inches(width) x 1.72

        inches (depth)

        WEIGHT: 4 lbs

        供应商: Symbol Technology

        MODEL: MC9000-G with RFID

        FREQUENCY: 902-928 MHz

        RFID PROTOCOL: EPC Gen 1 (Class 0 & Class 1) and Gen 2-Ready via firmware

        upgrade

        ANTENNAS: Integrated, linearly polarized

        POWER SUPPLY: 12VDC, 2A (unregulated) READ RANGE: 0.2 ft. to 10 ft./6.09 cm to 304.8 cm

        WRITE RANGE: 1 ft. to 2 ft./30.5 cm to 60.9 cm OUTPUT POWER: 1W (4W EIRP)

        COMMUNICATION: WLAN, 802.11b

        DATA RATE: 11 MB per second

        OPERATING TEMPERATURE: -4? to 122? F/-20? to 50?C)

        STORAGE TEMPERATURE: -25? to 160? F/-40? to 70? C

        DIMENSIONS: 10.75 in. L x 4.7 in. W x 7.7 in. H

        27.3 cm L x 11.9 cm W x 19.5 cm H

        WEIGHT: 35.4 oz./1 kg (includes battery, scanner and radio)

        4.3 标签参数

        供应商: Alien Technology

        MODEL: ALL-9354-02 "M"

        DIMENSION: 98.4 x 32.8 mm

        MATETIAL SURFACE: For use on corrugate, plastic and paper

        供应商: Inside

        MODEL: PicoPass? 2KS

        Standard protocol: ISO15693,ISO14443B and optional ISO14443A version

        Carrier frequency: 13.56MHz Baud rate: 26 kbps - ISO 15693, 106 kbps - ISO 14443B or 424 kbps - ISO 14443B

        Anti collision: 50 chips/s for ISO 15693, 100 chips/s for ISO 14443B

        Unique serial number: 64 bits EEPROM memory size: 2 kbit

        Memory organization: 8 bytes block Secure stored value area: 65534 units Recharging counter: 65535 times Cryptographic Authentication: 64 bits key length Key area: Credit and Debit keys for secure pages

        Read/Write protection with Authentication: Yes Write-once area: Yes

        EEPROM cycle: Over 100K cycles EEPROM data retention: 10 years Operating temperature: -40 to 70?C

        4.4 标签打印机参数

        供应商: Zebra

        MODEL: Zebra R170xi (UHF)

        DIMENSION: Width: 13.15” (334.4 mm)

        Height: 15.5” (393.7 mm)

        Depth: 19.5” (495.3 mm)

        WEIGHT: 67 lbs. (30.5 kg)

        RESOLUTION: 300 dpi/12 dots per mm

        供应商: Zebra

        MODEL: Zebra R 2844 (HF)

        DIMENSION: Width: 7.9”/201 mm

        Height: 6.8”/172 mm

        Depth: 9.75”/248 mm

        WEIGHT: 3.2 lbs/ 1.4 kg

        4.5 其他硬件设备

        4.5.1 路由器参数

        DIMENSION: 220mm x 145mm x 44mm POWER: 220VAC,50Hz

        STANDARDS: IEEE 802.3 (10BaseT), IEEE 802.3u (100BaseTX) PORTS: FOUR 10/100, Auto-MDI/MDIX, RJ-45 Ports

        4.5.2 无线路由接收器参数

        DIMENSION: 186 mm x 63 mm x 154.5 mm POWER: 12VDC, 1A

        STANDARDS: DOCSIS 1.0, DOCSIS 1.1, DOCSIS 2.0, IEEE

        802.11g, IEEE 802.11b.

        PORTS: 4 RJ-45 10/100, 1 USB, 1 Female Coax F-Connector LEDS: Power, Cable, Activity, Ethernet, USB, Wireless

        4.5.3 PDA参数

        供应商: HP

        MODEL: HP iPAQ Pocket PC hx2410 OS: Windows Mobile 2003 Second Editon

        CPU TYPE: Intel PXA270

        CPU CLOCK: 520MHz

        ROM: 64M

        RAM: 64M

        PORT: USB/Infrared/BlueTooth/WiFI/TYPE II CF/SD

        WEIGHT: 164.4克

        DIMENSION: 119.4×76.6×16.3mm
